《女员工的滋味》hd,男生女生一起嗟嗟嗟很痛人,国产露脸无套对白在线播放,大号bbwassbigav女

水性環(huán)氧樹脂砂漿地坪施工方案

★產(chǎn)品特性

? 選用水性環(huán)保型環(huán)氧樹脂乳液加優(yōu)質(zhì)水性固化劑制成；

? 耐酸、堿、鹽及油類介質(zhì)腐蝕；

? 耐磨、耐壓、耐沖擊、有一定韌性。

★使用材料建議

建議底、中、面全部使用無溶劑型材料，材料優(yōu)點(diǎn)：

●不含甲苯、二甲苯、氣味小。

●改善勞動(dòng)環(huán)境，交叉施工過程中，對(duì)其他施工人員不造成影響。

●因不含易燃有機(jī)溶劑，不屬易燃物品，對(duì)儲(chǔ)存、運(yùn)輸、施工都安全。

●在空間狹小的艙室及通風(fēng)條件差的場(chǎng)合，也能施工。

●成膜后，漆層堅(jiān)硬且?guī)ыg性，耐磨性高

★適用范圍

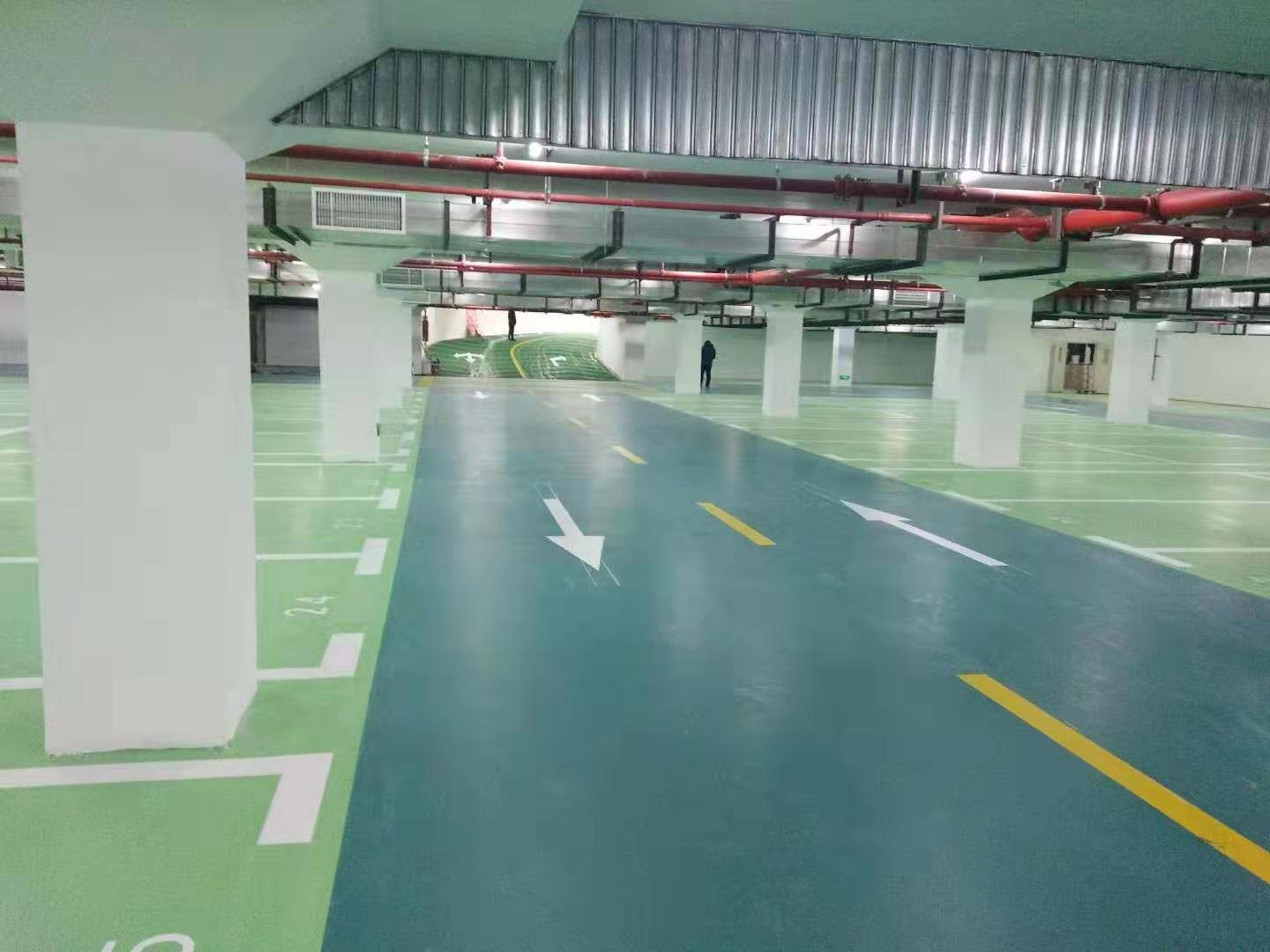

   地下車庫、環(huán)保要求高的食品廠、藥廠等廠房車間。

★施工工藝

一、施工準(zhǔn)備及現(xiàn)場(chǎng)工作條件：

1、施工現(xiàn)場(chǎng)除地面施工外不得安排交叉作業(yè)。

2、施工原料存放場(chǎng)所保持干燥，避免陽光直射及潮濕，溫度保持在15～350C。

3、施工環(huán)境，溫度大于50C，最佳溫度15～300C，濕度不大于80％。

4、施工現(xiàn)場(chǎng)要求照明充足。

二、混凝土地坪施工要求和建議：

1、 新混凝土基面養(yǎng)護(hù)期達(dá)28天以上，在基層深度20厘米范圍內(nèi)，含水率不應(yīng)大于8％。

2、 混凝土強(qiáng)度達(dá)到C25以上。

3、 水灰比不高于0.4。

4、 泵送混凝土塌落度不大于12cm。

5、 對(duì)于二次澆注混凝土地坪，其面層厚度不低于5 cm。

6、為達(dá)到基面平整度和強(qiáng)度更好，建議使用水平儀找點(diǎn)并使用專用地坪磨光機(jī)收光（邊角人工收光），平整度每2米高底差不應(yīng)大與3毫米。

7、地面表面應(yīng)堅(jiān)固、密實(shí)、平整，不應(yīng)有起砂、起殼、裂縫和蜂窩麻面等現(xiàn)象。

三、表面處理：

1、目的：獲得符合涂層施工要求的混泥土基層表面。

2、方法：用電動(dòng)無塵打磨機(jī)做打磨處理，以除去表面浮砂、雜質(zhì)，同時(shí)用真空吸塵機(jī)將地坪清潔干凈；局部邊角處可用角磨機(jī)代替電動(dòng)打磨機(jī)做細(xì)致處理；當(dāng)混凝土基層存在裂縫時(shí)，可用切割機(jī)在裂縫處割出字型槽，并清除雜質(zhì)，再用環(huán)氧膩?zhàn)庸嗫p摸平；當(dāng)混凝土基層存在凹坑時(shí)，也可用環(huán)氧膩?zhàn)犹钇健?/span>

四、水性環(huán)氧樹脂底漆施工：

1、目的：提高涂層的附著力。

2、方法：在混凝土基層表面處理后，用低粘度環(huán)氧底漆涂刷一道，涂料應(yīng)充分浸潤(rùn)混凝土、滲入混凝土的內(nèi)表面層并封閉微孔。

五、水性環(huán)氧樹脂砂漿層施工（8號(hào)石英砂）：

1、目的：提高環(huán)氧地坪的平整度和耐磨抗壓性。

2、方法：待地坪底漆施工好，即可施工環(huán)氧砂漿層，將按比例配制的環(huán)氧砂漿料，用抹刀抹平即可。

八、水性環(huán)氧面漆施工：

1、目的：提高環(huán)氧地坪的耐磨性。

2、方法：用環(huán)氧面漆均勻滾涂?jī)傻?，整體地面無氣泡、無空鼓。

九、養(yǎng)護(hù)期：

自然固化二天，7天后即可投入使用。

• 上一篇：環(huán)氧地坪出現(xiàn)脫落現(xiàn)象
• 環(huán)氧自流平施工工序： 下一篇
